Przygotowanie silnika trzyfazowego do podłączenia stanowi zadanie wymagające zarówno ostrożności, jak i umiejętności technicznych. Zanim przystąpimy do wszelkich działań, powinniśmy upewnić się, że posiadamy odpowiednie narzędzia oraz wiedzę na temat parametrów konkretnego silnika. Po pierwsze, zawsze sprawdzam tabliczkę znamionową silnika, ponieważ ważne jest, aby zawierała ona istotne informacje dotyczące napięcia, które powinno wynosić 400/690 V, oraz liczbę uzwojeń. Dodatkowo, w przypadku silników z sześcioma wyjściami, bezpośrednio po otwarciu skrzynki zaciskowej identyfikuję odpowiednie zaciski: U1/U2, V1/V2, jak również W1/W2.
- Upewnij się, że masz odpowiednie narzędzia i wiedzę o silniku przed rozpoczęciem pracy.
- Sprawdź tabliczkę znamionową silnika, aby zweryfikować napięcie (400/690 V) i liczbę uzwojeń.
- Skorzystaj z trzech styczników: głównego, gwiazdy (Y) i trójkąta (Δ) oraz przekaźnika czasowego dla płynnego rozruchu.
- Przed podłączeniem silnika odłącz zasilanie i stosuj środki ochrony osobistej, takie jak rękawice i obuwie izolacyjne.
- Dokładnie sprawdź połączenia przewodów, aby uniknąć błędów montażowych.
- Podczas testowania monitoruj prąd i temperaturę silnika, aby zdiagnozować potencjalne problemy.
- Przy ustawieniu czasów przełączenia t1 i t2, zastosuj odpowiednie wartości dla bezpieczeństwa i stabilności pracy silnika.
- Skontroluj jakość przewodów i zabezpieczeń, aby zminimalizować ryzyko uszkodzeń.
- W przypadku wątpliwości konsultuj się z wykwalifikowanym elektrykiem.

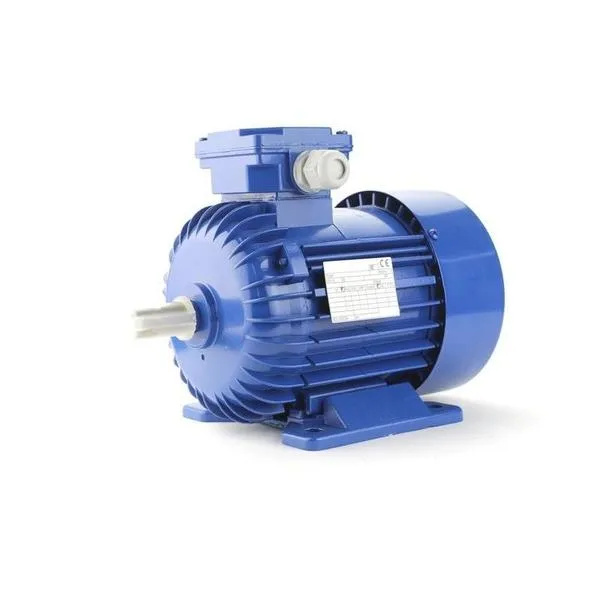

Podstawowe elementy do podłączenia silnika trzyfazowego
Aby prawidłowo podłączyć silnik, niezbędne będą również dodatkowe elementy, takie jak styczniki oraz wyłączniki przeciążeniowe. W moim przypadku korzystam z trzech styczników: głównego, stycznika gwiazdy (Y) oraz stycznika trójkąta (Δ). A skoro już tu jesteś to sprawdź, gdzie najlepiej kupić trójkąt do samochodu. Oprócz tego, zalecam także użycie przekaźnika czasowego, który ułatwi zarządzanie przełączaniem pomiędzy gwiazdą a trójkątem. Taki mechanizm znacząco poprawi łagodność rozruchu silnika i ograniczy prąd rozruchowy do 1/3 jego wartości znamionowej podczas pierwszych obrotów. Z doświadczenia wiem, że taka konfiguracja znacząco zmniejsza ryzyko przeciążenia sieci elektrycznej.

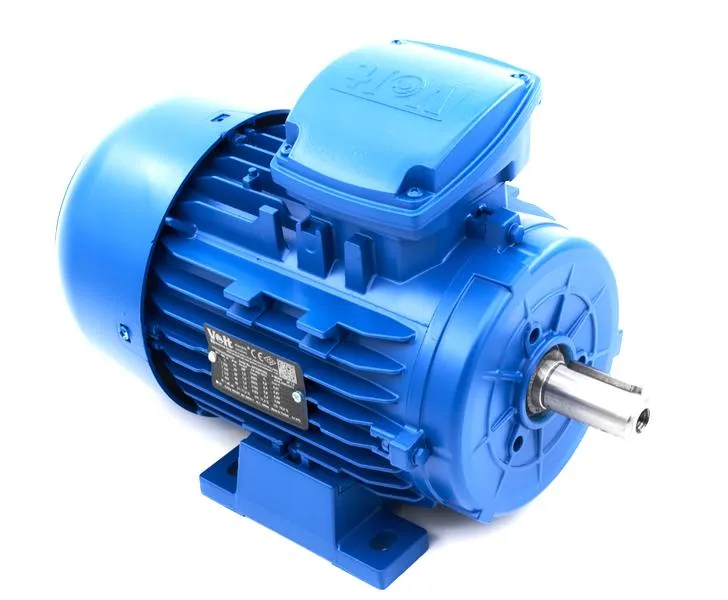

Bezpieczeństwo podczas podłączania silnika
Bezpieczeństwo powinno zawsze stanowić mój priorytet, dlatego przed przystąpieniem do podłączenia silnika odłączam zasilanie. Podczas pracy stosuję odpowiednie środki ochrony osobistej, takie jak rękawice izolacyjne i obuwie ochronne. Upewniam się także, że instalacja posiada odpowiednie zabezpieczenia, w tym RCD oraz odpowiednią klasę ochrony (min. IP54) dla urządzeń elektrycznych. Zwracam szczególną uwagę na połączenia przewodów, aby uniknąć pomyłek w montażu mostków w skrzynce zaciskowej, co przez wiele lat było jednym z najczęstszych błędów popełnianych przez moich znajomych elektryków.
Kiedy wszystko zostanie przygotowane, przystępuję do podłączenia obwodu sterowania. Kluczowe dla sukcesu jest uruchomienie układu po naciśnięciu przycisku START, co automatycznie włączy cewkę stycznika głównego. Po odpowiednim czasie przełączam silnik na tryb trójkąta, aby zwiększyć jego moc obrotową. Monitorowanie prądu oraz temperatury podczas pierwszego uruchomienia stanowi kluczowy element kontroli, a dzięki temu mogę szybko zdiagnozować ewentualne problemy. Tego etapu nie można zignorować, ponieważ z odpowiednią wiedzą i przygotowaniem mogę cieszyć się bezawaryjnym działaniem silnika przez długi czas.
Jak skutecznie podłączyć silnik trójfazowy do układu włącznika?
W niniejszej instrukcji przedstawiam szybkie oraz kluczowe kroki dotyczące podłączania trójfazowego silnika do włącznika. Zawieram informacje o potrzebnych elementach do prawidłowego działania oraz zasady bezpieczeństwa. Każdy krok oferuje szczegółowe informacje, które pomogą zapewnić efektywność i bezpieczeństwo w całym procesie.
- Przygotowanie silnika: Najpierw zidentyfikuj zaciski silnika, otwierając skrzynkę zaciskową. Następnie sprawdź tabliczkę znamionową, aby upewnić się, że silnik przystosowany jest do pracy w układzie gwiazda-trójkąt (400/690 V) i ma sześć zacisków uzwojeń. Wyprowadź sześć przewodów (U1, U2, V1, V2, W1, W2) oraz przewód PE do szafy sterowniczej.
- Montaż styczników i zabezpieczeń: Kolejnym krokiem będzie zamocowanie trzech styczników – głównego (G), gwiazdy (Y) i trójkąta (Δ) w szafie sterowniczej. Do tego dodaj przekaźnik przeciążeniowy, ustawiając prąd zgodnie z wartością na tabliczce znamionowej silnika. Po zainstalowaniu sprawdź, czy wszystkie podłączenia są solidne oraz odpowiednio zabezpieczone.
- Podłączenie obwodu sterowania i zasilania: Wykonaj połączenia obwodu mocy, podłączając L1, L2 i L3 (zasilanie 400 V) do stycznika głównego, a później do grupy styczników Y/Δ. Następnie zainstaluj obwód sterowania – zasil cewki styczników oraz przekaźnik czasowy napięciem zgodnym z ich oznaczeniami (np. 230 V AC). Pamiętaj, aby podłączyć przewód ochronny (PE) do zacisku ochronnego silnika oraz do szyny PE w rozdzielnicy.
- Połączenie silnika w układzie gwiazda-trójkąt: Gdy łączysz w układzie gwiazdy, stycznik Y powinien połączyć końce uzwojeń U2, V2 i W2. W przypadku połączenia w trójkąt, stycznik Δ łączy pary uzwojeń: U1–W2, V1–U2, W1–V2. Sprawdź teraz, czy wszystkie przewody zostały poprawnie podłączone zgodnie z oznaczeniami. Upewnij się również, że połączenia mają dobrą jakość, co zminimalizuje ryzyko późniejszych uszkodzeń.
- Testowanie i ustawienia: Zanim przystąpisz do pierwszego uruchomienia, skontroluj wszystkie połączenia i zabezpieczenia. Ustal wartości czasów przełączenia t1 oraz t2 na odpowiednio 3-5 s i ~0,1 s, co zapewni wyższy poziom bezpieczeństwa oraz stabilność pracy silnika. Następnie przeprowadź praktyczny test, uruchamiając silnik i obserwując jego reakcję podczas przełączania między układem gwiazdy a trójkąta.
Na koniec, pamiętaj że przed rozpoczęciem jakichkolwiek prac z instalacją elektryczną, zawsze należy odłączyć zasilanie oraz stosować odpowiednie środki ochronne, takie jak rękawice izolacyjne. W przypadku jakichkolwiek wątpliwości, zawsze warto skonsultować się z wykwalifikowanym elektrykiem.
Najważniejsze elementy do skutecznego montażu włącznika
Przedstawiamy listę kluczowych elementów, które należy uwzględnić podczas efektywnego montażu włącznika silnika, szczególnie w układzie gwiazda-trójkąt. Każdy z wymienionych punktów dostarcza istotnych informacji, które pomogą przeprowadzić prawidłową instalację i zapewnią bezpieczeństwo użytkowania.
- Dobór odpowiednich elementów: Zanim rozpoczniesz montaż, przygotuj wszystkie niezbędne komponenty. W przypadku układu gwiazda-trójkąt skorzystaj z trzech styczników: głównego (G), gwiazdy (Y) oraz trójkąta (Δ). Dodatkowo, uwzględnij elementy zabezpieczające, takie jak przekaźnik czasowy, wyłącznik nadprądowy (LS) i zabezpieczenie termiczne. Koniecznie sprawdź, czy wszystkie komponenty spełniają normy PN-EN 60947 oraz są odpowiednie do mocy silnika, który zamierzasz podłączyć.
- Przygotowanie silnika: Zanim przejdziesz do podłączenia włącznika, otwórz skrzynkę zaciskową silnika i zidentyfikuj właściwe zaciski. Sprawdź, czy silnik posiada tabliczkę znamionową z oznaczeniem 400/690 V oraz 6 wyprowadzonymi zaciskami uzwojeń. Skieruj 6 przewodów + PE do szafy sterowniczej, pamiętając o zasadach bezpieczeństwa, takich jak wyłączenie zasilania przed rozpoczęciem pracy.
- Podłączenie styczników i zabezpieczeń: Zamontuj styczniki oraz zabezpieczenia w przeznaczonej do tego szafie. Wykorzystaj styki pomocnicze stycznika głównego do stworzenia obwodu samopodtrzymania, co zapewni stabilność systemu. Podłącz do obwodu sterującego przyciski START i STOP, które będą odpowiadały za uruchamianie i zatrzymywanie silnika, co znacząco usprawni jego obsługę.
- Testowanie układu: Przed pierwszym uruchomieniem ustaw parametry przekaźnika czasowego. Zastosuj czasy przełączania t1 i t2, dostosowując je do charakterystyki silnika. Upewnij się, że prąd przy przełączaniu nie przekracza wartości In, ponieważ mogłoby to prowadzić do uszkodzenia silnika. Rekomendujemy monitorowanie pracy silnika podczas testów, aby upewnić się, że działa zgodnie z oczekiwaniami oraz spełnia określone normy.
Zasady działania układu gwiazda-trójkąt w silnikach 3 fazowych
Układ gwiazda-trójkąt stanowi jedną z najpopularniejszych metod rozruchu silników trójfazowych, zwłaszcza w przypadku silników klatkowych asynchronicznych. Idea stojąca za tym rozwiązaniem polega na przełączeniu uzwojeń silnika z połączenia w gwiazdę na połączenie w trójkąt, co przyczynia się do znacznego obniżenia prądu rozruchowego. W rezultacie, wartości prądów rozruchowych mogą spadać nawet do jednej trzeciej ich wartości znamionowej, co z kolei ma ogromne znaczenie zarówno dla aparatury zasilającej, jak i samego silnika. Dzięki takiemu podejściu, silnik ma możliwość rozpoczęcia pracy bez nadmiernego obciążania instalacji elektrycznej.
W przypadku użytkowania silników o mocy powyżej około 5 kW, układ gwiazda-trójkąt okazuje się być wyjątkowo przydatny. Przeczytaj więcej tutaj. Zazwyczaj znajduje zastosowanie w aplikacjach, gdzie rozruchy zachodzą rzadko, a moment rozruchowy nie odgrywa kluczowej roli. Na przykład w przypadku maszyn przemysłowych, które nie wymagają wysokiej energii startowej, ten sposób rozruchu staje się idealnym rozwiązaniem. Co więcej, warto także pamiętać, że połączenie gwiazda obniża napięcie w uzwojeniach silnika, co korzystnie wpływa na proces uruchamiania. Takie podejście znacznie minimalizuje ryzyko uszkodzenia maszyny oraz przeciążenia sieci.
Układ gwiazda-trójkąt zapewnia płynny rozruch silników
Aby układ gwiazda-trójkąt funkcjonował prawidłowo, kluczowe jest zastosowanie odpowiednich elementów, takich jak styczniki, przekaźniki czasowe oraz zabezpieczenia przeciążeniowe. Na przykład w przypadku silnika z sześcioma zaciskami konieczne jest podłączenie trzech styczników: jednego głównego oraz dwóch dla połączenia w gwiazdę i w trójkąt. Mimo że schemat podłączenia i działania jest stosunkowo prosty, wymaga on jednak staranności, aby uniknąć błędów przy identyfikacji zacisków czy podłączaniu przewodów. Inne ciekawe informacje na ten temat znajdziesz w tym artykule. Prawidłowe ustawienia czasowe, takie jak czas przełączenia, okazują się kluczowe dla płynnego przejścia z jednego trybu pracy na drugi, co w efekcie zapobiega nagłym skokom prądu.
Wykorzystanie układu gwiazda-trójkąt w silnikach trójfazowych to nie tylko rozwiązanie techniczne, ale także klucz do zwiększenia efektywności energetycznej i bezpieczeństwa w miejscu pracy.
Na sam koniec, warto skupić się na zaleceniach dotyczących bezpieczeństwa. Zawsze pamiętajmy o kontrolowaniu izolacji oraz prawidłowym podłączeniu przewodów ochronnych. Zastosowanie ochrony RCD oraz obudowy o odpowiedniej klasie szczelności stanowi absolutną podstawę podczas pracy z silnikami trójfazowymi. Dzięki tym środkom nie tylko zwiększamy bezpieczeństwo, ale także prolongujemy żywotność całego systemu. W rezultacie, stosując zasady działania układu gwiazda-trójkąt, efektywnie zarządzamy energią, co w dłuższej perspektywie przynosi znaczące oszczędności i przedłuża żywotność naszego sprzętu.
| Aspekt | Opis |
|---|---|
| Metoda rozruchu | Gwiazd-trójkąt |
| Typ silnika | Silniki trójfazowe, głównie klatkowe asynchroniczne |
| Obniżenie prądu rozruchowego | Może spadać do jednej trzeciej wartości znamionowej |
| Zastosowanie | Silniki powyżej 5 kW, rzadkie rozruchy, maszyny przemysłowe |
| Korzyści z połączenia gwiazda | Obniżenie napięcia w uzwojeniach silnika, minimalizacja ryzyka uszkodzeń |
| Kluczowe elementy | Styki, przekaźniki czasowe, zabezpieczenia przeciążeniowe |
| Rodzaj styczników | Trzy styczniki: główny, do gwiazdy, do trójkąta |
| Wymagania dotyczące ustawień | Prawidłowe czasy przełączenia dla płynnego przejścia |
| Zalecenia bezpieczeństwa | Kontrola izolacji, podłączenie przewodów ochronnych, stosowanie RCD |
| Efekty działania | Zwiększenie efektywności energetycznej, prolongacja żywotności sprzętu |
Ciekawostką jest to, że stosując układ gwiazda-trójkąt, można nie tylko znacznie obniżyć prąd rozruchowy, ale także zmniejszyć hałas generowany przez silnik podczas rozruchu, co ma istotne znaczenie w aplikacjach, gdzie hałas może być problemem, np. w zakładach przemysłowych czy w obiektach mieszkalnych w pobliżu maszyn.
Najczęstsze błędy przy podłączaniu silnika i jak ich unikać
Podłączanie silnika wydaje się prostą sprawą, jednak każdy, kto miał z tym cokolwiek do czynienia, wie, że nawet najmniejszy błąd potrafi unieruchomić cały układ. Jak już tu jesteś to sprawdź, jak wybrać najlepszy olej do silnika Fiata 126. Najczęściej spotykane błędy dotyczą niewłaściwego podłączenia przewodów oraz zbyt szybkiego przełączania między różnymi trybami pracy. Na przykład zapomnienie o tym, która faza powinna trafić w dane miejsce, może prowadzić do poważnych uszkodzeń. Co więcej, wiele osób lekceważy parametry podane na tabliczce znamionowej silnika, co również prowadzi do nieprzyjemnych niespodzianek. Dlatego zawsze dobrze jest dokładnie sprawdzić zarówno tabliczkę, jak i przewody przed rozpoczęciem pracy.
Kiedy mówimy o układzie gwiazda-trójkąt w silnikach trójfazowych, warto zwrócić uwagę na jego właściwe ustawienie. Odpowiedni układ pozwala ograniczyć prąd rozruchowy do około jednej trzeciej wartości nominalnej. Taki zabieg sprawia, że zamiast 6-8-krotnego przyrostu prądu przy rozruchu, osiągamy znacznie komfortowe parametry, co ma ogromne znaczenie dla trwałości sprzętu. Pamiętajmy, by stosować silniki z oznaczeniem 400/690 V oraz 6 wyprowadzonymi zaciskami. Nie można także zapomnieć o odpowiednim doborze przekroju przewodów do mocy silnika, co zapewnia bezpieczeństwo instalacji.
Właściwe dobieranie elementów do układów silników ma kluczowe znaczenie
Przy kompletowaniu układu trzeba pamiętać, że użycie styczników, przekaźników czasowych oraz zabezpieczeń jest niezbędne do zapewnienia poprawnego działania. Zastosowanie przekaźników przeciążeniowych również wzmocni bezpieczeństwo, dlatego nie warto tego lekceważyć. Ustawienia czasów przełączeń to kolejny element, który może zadecydować o sukcesie całej operacji. Należy dokładnie przemyśleć te ustawienia i dostosować je do charakterystyki silnika, ponieważ zbyt szybkie przełączenie może spowodować nadmierny skok prądu, co z kolei grozi uszkodzeniem urządzenia. W moim doświadczeniu najczęściej zaleca się przeprowadzanie próbnych uruchomień, szczególnie przy użyciu amperomierza.
Ostatni, ale równie ważny punkt, to bezpieczeństwo oraz jakość materiałów. Niezbędne jest sprawdzenie ciągłości uziemienia, zastosowanie odpowiednich obudów oraz dbałość o właściwą izolację, ponieważ to fundamenty prawidłowego podłączenia. Nie warto oszczędzać na jakości, gdyż oszczędności mogą prowadzić do kosztownych awarii. Pamiętajmy, że przed przystąpieniem do jakichkolwiek prac elektrycznych zawsze należy wyłączyć zasilanie i korzystać z odpowiedniego sprzętu ochronnego. Dzięki tym zasadom można uniknąć wielu pułapek związanych z podłączaniem silników i cieszyć się ich płynnością pracy przez długie lata.
Ciekawostką jest, że niewłaściwe podłączenie silnika trójfazowego może prowadzić do tzw. "trybu odwrotnego", w którym silnik obraca się w przeciwną stronę, co może powodować nie tylko uszkodzenia samego silnika, ale również zniszczenie podłączonych maszyn lub narzędzi, które są zaprojektowane do pracy w określonym kierunku.
Źródła:
- https://www.agrofoto.pl/forum/topic/59386-wlacznik-silnika-3-fazowego/
- https://polandithub.pl/jak-podlaczyc-przelacznik-gwiazda-trojkat-schemat/
Najczęstsze pytania (FAQ)
Co należy sprawdzić przed podłączeniem silnika trójfazowego?Przed podłączeniem silnika trójfazowego należy sprawdzić tabliczkę znamionową, aby upewnić się, że silnik jest przystosowany do pracy w układzie gwiazda-trójkąt (400/690 V) oraz ma sześć zacisków uzwojeń.
Jakie elementy są niezbędne do prawidłowego podłączenia silnika trójfazowego?Nieodzownymi elementami do podłączenia silnika trójfazowego są styczniki (główny, gwiazdy i trójkąta), wyłączniki przeciążeniowe oraz przekaźniki czasowe, które ułatwiają przełączanie pomiędzy gwiazdą a trójkątem.
Jak zapewnić bezpieczeństwo podczas podłączania silnika trójfazowego?Aby zapewnić bezpieczeństwo, przed podłączeniem silnika należy odłączyć zasilanie, używać odpowiednich środków ochrony osobistej, jak rękawice izolacyjne, oraz upewnić się, że instalacja posiada odpowiednie zabezpieczenia, takie jak RCD.
Jak przebiega podłączenie silnika w układzie gwiazda-trójkąt?W układzie gwiazda-trójkąt stycznik Y powinien połączyć końce uzwojeń U2, V2 i W2, a stycznik Δ łączy pary uzwojeń: U1–W2, V1–U2, W1–V2. Ważne jest, aby wszystkie przewody były poprawnie podłączone zgodnie z oznaczeniami.
Jakie są najczęstsze błędy przy podłączaniu silnika trójfazowego?Najczęstsze błędy to niewłaściwe podłączenie przewodów oraz zbyt szybkie przełączanie między trybami pracy, co może prowadzić do uszkodzeń. Ważne jest również przestrzeganie parametrów podanych na tabliczce znamionowej silnika.
