Kondensatory odgrywają kluczową rolę w silnikach 3-fazowych, ponieważ wybór odpowiedniego kondensatora znacząco wpływa na efektywność oraz stabilność działania silnika. W zasadzie wyróżniamy głównie dwa rodzaje kondensatorów: kondensatory rozruchowe oraz kondensatory pracy. Te pierwsze, wykorzystywane w celu uruchomienia silnika, zapewniają odpowiednie przesunięcie fazowe, co pozwala na wytworzenie wirującego pola magnetycznego. Dzięki nim silnik zyskuje możliwość rozpoczęcia ruchu oraz osiągnięcia odpowiedniej mocy. Z kolei kondensatory pracy pełnią funkcję stabilizacyjną, wspierając sprawność silnika w trakcie normalnego użytkowania.
- Kondensatory są kluczowe w silnikach 3-fazowych i dzielą się na rozruchowe oraz pracy.
- Wybór kondensatora powinien uwzględniać odpowiednią pojemność, klasę napięcia i niepolaryzowane wykonanie.
- Przy podłączeniu kondensatora należy pamiętać o bezpieczeństwie oraz kontroli zasilania przed pracą.
- Kondensator powinien być podłączony między fazą a uzwojeniem rozruchowym silnika.
- Izolacja i stabilne mocowanie połączeń są niezbędne dla bezpieczeństwa i wydajności.
- Testowanie silnika po podłączeniu kondensatora jest kluczowe, aby upewnić się o prawidłowym działaniu.
- Należy unikać najczęstszych błędów, takich jak wybór nieodpowiedniego kondensatora czy brak kontroli połączeń.
- Przy pracy z kondensatorami istotne są zasady bezpieczeństwa, takie jak rozładowanie kondensatora i praca w suchym miejscu.

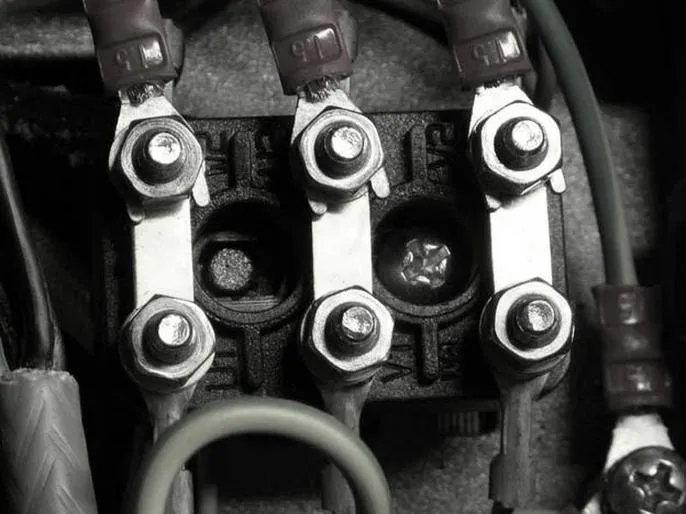

Właściwości kondensatorów do silników 3-fazowych
Kiedy podejmujemy decyzję o wyborze kondensatora do silnika 3-fazowego, musimy zwrócić szczególną uwagę na kilka istotnych parametrów. Przede wszystkim, pojemność kondensatora musi mieścić się w zakresie od 5 do 80 µF, a dokładna wartość zależy od mocy silnika. Niezbędne okazuje się także dobranie kondensatora o odpowiedniej klasie napięcia, która powinna być co najmniej 1,5 raza wyższa od napięcia roboczego silnika. Należy również pamiętać, że kondensatory powinny być niepolaryzowane, ponieważ ich niewłaściwe podłączenie może prowadzić do poważnych uszkodzeń całego systemu. Przy tym kondensatory rozruchowe pracują krótko, tylko podczas startu, natomiast kondensatory pracy powinny być podłączone na stałe, aby wspierać silnik w trakcie jego normalnej działalności.
Jak podłączyć kondensator do silnika 3-fazowego
Podłączenie kondensatora do silnika 3-fazowego wymaga posiadania podstawowej wiedzy elektrycznej oraz przestrzegania zasad bezpieczeństwa. W pierwszej kolejności musimy upewnić się, że zasilanie jest odłączone, a kondensator został odpowiednio rozładowany. Schemat połączeń może różnić się w zależności od konstrukcji konkretnego silnika, ale ogólną zasadą jest, że kondensator należy włączyć pomiędzy fazą a uzwojeniem rozruchowym. Dodatkowo, warto pamiętać o dociśnięciu przewodów oraz ich odpowiednim zaizolowaniu, co znacząco ograniczy ryzyko zwarcia lub uszkodzenia. Przede wszystkim solidne oparcie kondensatora blisko silnika przyczyni się do zminimalizowania spadków napięcia w obwodzie.
Jak prawidłowo podłączyć kondensator do silnika 3-fazowego?
W poniższej liście znajdziesz szczegółowe kroki, które pomogą Ci prawidłowo podłączyć kondensator do silnika trójfazowego, szczególnie gdy silnik pracuje w trybie jednofazowym. Każdy z punktów porusza ważne aspekty, które należy uwzględnić, aby zapewnić bezpieczną i skuteczną instalację.
- Dobór odpowiedniego kondensatora – Oblicz pojemność kondensatora bazując na mocy silnika, korzystając z wzoru: CB = 70 × P [kW]. Na przykład, dla silnika o mocy 0,75 kW, pojemność wyniesie około 52,5 µF. Dodatkowo upewnij się, że napięcie pracy kondensatora przynajmniej 1,5-krotnie przewyższa napięcie zasilające silnik; dla silników 230 V wybierz kondensatory o napięciu 400–450 V AC.
- Przygotowanie narzędzi i materiałów – Zgromadź wszystkie potrzebne narzędzia, takie jak śrubokręt izolowany, nożyce do przewodów, multimetr oraz taśmę izolacyjną. Ponadto zadbaj o koszulki termokurczliwe i rękawice ochronne, co zapewni Twoje bezpieczeństwo.
- Sprawdzenie zasad bezpieczeństwa – Przed rozpoczęciem montażu wyłącz zasilanie w całym obwodzie i upewnij się, że jest odcięte. Skontroluj napięcie testerem, a następnie zewrzyj zaciski kondensatora przez rezystor (około 1 kΩ) lub poczekaj 5–10 minut, aby go rozładować.

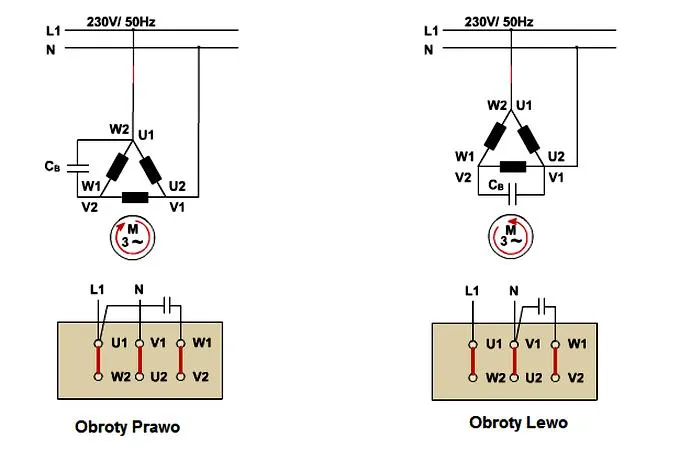

- Właściwe podłączenie kondensatora – Otwórz puszkę zaciskową silnika i zidentyfikuj odpowiednie przewody. Podłącz kondensator zgodnie ze schematem: zacisk „C” kondensatora do uzwojenia rozruchowego silnika, zacisk „F” kondensatora do przewodu fazowego L, a neutralny N do zacisku N silnika. Nie zapomnij odpowiednio podłączyć przewodu ochronnego PE.
- Izolacja i mocowanie połączeń – Po zakończeniu podłączenia dokładnie sprawdź wszystkie połączenia, dokręć je i zaizoluj starannie taśmą izolacyjną lub koszulkami termokurczliwymi. Umieść kondensator w stabilnej obudowie blisko silnika. Staraj się unikać długich przewodów, aby zminimalizować ewentualne straty.
- Testowanie i uruchomienie – Po zakończeniu montażu włącz zasilanie i sprawdź, czy silnik uruchamia się prawidłowo w zamierzonym kierunku. W przypadku, gdy kierunek obrotów jest niewłaściwy, zamień miejscami przewody L i przewód prowadzący do uzwojenia rozruchowego.
Jak uniknąć najczęstszych błędów przy podłączeniu kondensatora?
Gdy zaczynam podłączać kondensator, zwracam szczególną uwagę na detale, które mogą ułatwić mi pracę oraz zminimalizować ryzyko popełnienia błędów. Właściwy dobór kondensatora do silnika stanowi jeden z najważniejszych kroków. Dlatego warto dobrze znać jego parametry, takie jak pojemność, napięcie robocze oraz typ kondensatora. Jeśli interesują cię podobne zagadnienia to sprawdź, jak wybrać idealną pojemność akumulatora do swojego samochodu. Zbyt mała pojemność może prowadzić do problemów z rozruchem, podczas gdy zbyt duża zwiększa ryzyko przegrzewania się silnika. Właśnie dlatego starannie korzystam z odpowiednich wzorów do obliczeń, przykładowo określając pojemność kondensatora na podstawie mocy silnika.
Co więcej, istotne jest także sprawdzenie, czy kondensator posiada odpowiednie oznakowanie. U mnie zasada mówi, że zaciski powinny być wyraźnie oznaczone, co skutecznie eliminuje możliwe zamieszanie podczas podłączania. Zwykle decyduję się na kondensatory niepolaryzowane, ponieważ ich uniwersalność sprawdza się w zastosowaniach z silnikami. Dodatkowo pamiętam, aby umieścić kondensator blisko silnika, co ogranicza długość przewodów, a tym samym minimalizuje spadki napięcia. Dzięki temu mogę mieć pewność, że wszystko działa sprawnie i bez zbędnych zakłóceń.
Dokładna kontrola połączeń to klucz do sukcesu
Kiedy już zakończę wszystkie połączenia, skupiam się na ich drobiazgowej kontroli. Najpierw wyłączam zasilanie, a następnie upewniam się, że przewody są właściwie podłączone i odpowiednio izolowane. Używanie taśmy izolacyjnej oraz koszulek termokurczliwych stanowi dla mnie standardowe działanie. Regularnie sprawdzam także, czy kondensator nie ma oznak uszkodzenia, takich jak wybrzuszenia czy wycieki, ponieważ mogą one prowadzić do poważnych awarii.
Na koniec, przed uruchomieniem silnika, pamiętam o zasadach bezpieczeństwa. Jeżeli interesują cię podobne zagadnienia, zapoznaj się z bezpiecznymi metodami mycia silnika. Korzystam z multimetru do sprawdzenia, czy nie występują zwarcia. Dopiero wtedy włączam zasilanie. Obserwuję, jak silnik rusza płynnie, a także nasłuchuję, czy nie słychać niepokojących dźwięków, takich jak buczenie. Ostatecznie upewniam się, że wszystko przebiegło zgodnie z zasadami i bez błędów. Dbałość o te szczegóły sprawia, że podłączenie kondensatora staje się prostsze, a efekty mojej pracy są zdecydowanie lepsze.
| Błąd | Opis | Sposób unikania |
|---|---|---|
| Dobór kondensatora | Nieodpowiednia pojemność kondensatora może prowadzić do problemów z rozruchem lub przegrzewaniem silnika. | Dokładnie określ pojemność kondensatora na podstawie mocy silnika oraz sprawdź napięcie robocze. |
| Oznakowanie kondensatora | Brak wyraźnego oznaczenia zacisków może prowadzić do pomyłek podczas podłączania. | Sprawdź, czy kondensator ma odpowiednie oznakowanie i upewnij się, że zaciski są widoczne. |
| Umiejscowienie kondensatora | Zbyt długa długość przewodów może powodować spadki napięcia. | Umieść kondensator blisko silnika, aby ograniczyć długość przewodów. |
| Kontrola połączeń | Niedostateczna kontrola połączeń może prowadzić do awarii. | Po zakończeniu połączeń, wyłącz zasilanie i sprawdź wszystkie przewody oraz izolację. |
| Uszkodzenia kondensatora | Kondensator z wybrzuszeniami lub wyciekami może być przyczyną poważnych awarii. | Regularnie sprawdzaj kondensator pod kątem oznak uszkodzenia przed uruchomieniem silnika. |
| Zwarcia | Nie sprawdzenie zwarć może prowadzić do uszkodzenia silnika. | Użyj multimetru do sprawdzenia, czy nie występują zwarcia przed włączeniem zasilania. |
Ciekawostką jest, że kondensatory niepolaryzowane są często stosowane w silnikach trójfazowych, ponieważ umożliwiają one nie tylko poprawny rozruch, ale również pracę w trybie asymetrycznym bez ryzyka uszkodzeń, co czyni je bardziej uniwersalnym rozwiązaniem w różnych aplikacjach.

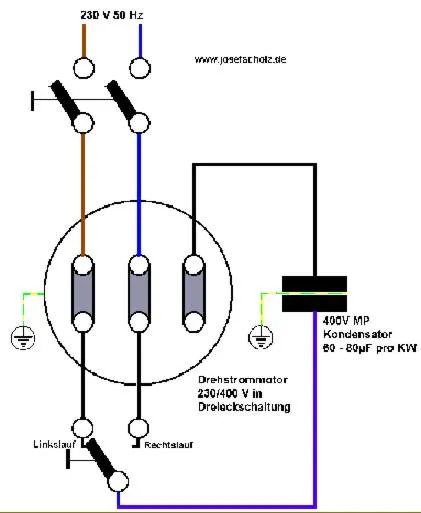

Bezpieczeństwo pracy z kondensatorami - kluczowe zasady
W poniższej liście przedstawiamy kluczowe zasady bezpieczeństwa, które dotyczą pracy z kondensatorami, a szczególnie ich podłączania do silników. Każdy punkt zawiera istotne informacje, które należy przestrzegać, aby znacznie zminimalizować ryzyko uszkodzeń oraz porażenia elektrycznego.
- Wyłączenie i zablokowanie zasilania – Zawsze przed rozpoczęciem jakichkolwiek prac przy kondensatorach i silnikach upewnij się, że wyłączono zasilanie. Użyj wyłącznika głównego, a także zawsze sprawdzaj testerem napięcia, by potwierdzić, że w instalacji nie ma prądu.
- Rozładowanie kondensatora – Po odłączeniu zasilania kondensatory mogą nadal przechowywać ładunek elektryczny. Aby zapewnić bezpieczeństwo, zewrzyj ich zaciski przez rezystor (około 1 kΩ) lub odczekaj minimum 5-10 minut przed przystąpieniem do pracy. Takie działania pozwolą zredukować ryzyko porażenia.
- Bezpieczne warunki pracy – W czasie pracy z kondensatorami staraj się przestrzegać zaleceń dotyczących warunków otoczenia. Pracuj w suchym, dobrze oświetlonym miejscu, a także unikaj kontaktu z częściami pod napięciem. Warto używać narzędzi z izolacją; dodatkowo zaleca się noszenie rękawic ochronnych oraz odpowiedniej odzieży, która zabezpieczy Cię podczas pracy z urządzeniami elektrycznymi. Unikaj także wilgotnych lub mokrych warunków, ponieważ zwiększają one ryzyko porażenia.
- Kontrola po montażu – Po zakończeniu instalacji kondensatora wykonaj dokładną kontrolę całego układu. Sprawdź, czy nie występują zwarcia, a także upewnij się, że wszystkie połączenia zostały dobrze dociśnięte i zaizolowane. Użyj multimetru, aby zweryfikować, że wszystkie połączenia elektryczne są poprawnie wykonane.
Krok po kroku - prawidłowe podłączenie kondensatora do silnika
Podłączenie kondensatora do silnika jednofazowego może wydawać się skomplikowane, jednak z odpowiednią instrukcją cały proces staje się znacznie łatwiejszy. Jak już poruszamy się wokół tego tematu to odkryj potrzebną ilość oleju do silnika Citroen C3 1.2. Zanim rozpoczniemy działania, warto upewnić się, że dysponujemy wszystkimi niezbędnymi narzędziami, takimi jak izolowany śrubokręt, nożyce do przewodów oraz multimetr. Nie zapominajmy także o zasadach bezpieczeństwa: zawsze odłączamy zasilanie oraz sprawdzamy, czy w obwodzie nie ma napięcia, aby uniknąć nieprzyjemnych niespodzianek.
Na początku zajmiemy się identyfikacją przewodów silnika. W każdym silniku jednofazowym znajdziemy trzy główne zaciski: uzwojenie główne, uzwojenie pomocnicze oraz neutralny. Zdecydowanie warto sprawdzić tabliczkę znamionową, aby poznać dokładne oznaczenia naszych przewodów. Kiedy odpowiednio przygotujemy kondensator, przechodzimy do kluczowego momentu, jakim jest podłączenie go do silnika. Jeśli masz czas i chęci to odwiedź artykuł o budowie małego silnika.
Dokładne kroki podłączenia kondensatora do silnika
Pierwszym krokiem wykonamy podłączenie kondensatora rozruchowego. Z zacisku oznaczonego "C" podpinamy go do uzwojenia pomocniczego, natomiast zacisk "F" łączymy z przewodem fazowym. Następnie dokonujemy połączenia neutralnego przewodu z zaciskiem N silnika. W przypadku korzystania z kondensatora pracy, umieszczamy go w obwodzie pomocniczym zgodnie z zaleceniami producenta. Na koniec pamiętajmy o dokładnym sprawdzeniu wszystkich połączeń i ich odpowiednim zabezpieczeniu, aby uniknąć zwarć.
Kiedy wszystkie połączenia zostały nawiązane, nadszedł czas na test. Włączamy zasilanie i uważnie obserwujemy, czy silnik rusza w odpowiednią stronę. Jeśli napotkamy jakiekolwiek problemy, można spróbować zamienić przewody, aby zmienić kierunek obrotów. Warto również zmierzyć prąd roboczy przy użyciu multimetru, aby upewnić się, że nie przekracza on wartości znamionowej. I gotowe! Teraz możemy cieszyć się sprawnie działającym silnikiem z prawidłowo podłączonym kondensatorem.
Ciekawostką jest, że kondensatory rozruchowe są zazwyczaj projektowane do pracy tylko przez krótki okres czasu, podczas gdy kondensatory pracy są zaprojektowane do ciągłej eksploatacji, co ma kluczowe znaczenie dla ich zastosowania w silnikach elektrycznych.
