Blok silnika stanowi serce każdej jednostki napędowej, dlatego materiały, z których go wykonano, odgrywają kluczową rolę w zapewnieniu wydajności oraz trwałości pojazdu. W związku z tym zazwyczaj wyróżniamy dwa główne rodzaje materiałów używanych do produkcji bloków silnikowych, a mianowicie żeliwo oraz aluminium. Żeliwo, które cieszy się popularnością od wielu lat, zapewnia doskonałą odporność na ścieranie oraz wysoką sztywność, a jego gęstość wynosi około 7 g/cm³. Z drugiej strony bloki aluminiowe, które zyskują coraz większe uznanie, charakteryzują się znacznie niższą wagą (około 2,7 g/cm³). Taki wpływ na masę pojazdu bezpośrednio przekłada się na oszczędność paliwa.
Warto jednak zwrócić uwagę na właściwości termiczne materiałów, które również mają istotne znaczenie. Żeliwo, dzięki swoim cechom, lepiej utrzymuje temperaturę, co sprawdza się w silnikach wysokoprężnych. Z kolei aluminiowe bloki wyróżniają się lepszą przewodnością cieplną, co pozwala im szybciej odprowadzać ciepło. Taki proces znacząco podnosi ich wydajność w sportowych pojazdach, które wymagają optymalnej pracy w trudnych warunkach. Dodatkowo, nowoczesne technologie umożliwiają łączenie tych materiałów, co skutkuje uzyskaniem jeszcze lepszych właściwości pod względem wydajności oraz trwałości. W dzisiejszym artykule postaram się przybliżyć te materiały oraz ich wyjątkowe cechy, które mają ogromny wpływ na konstrukcję współczesnych silników. Pod tym linkiem znajdziesz artykuł, w którym o tym pisaliśmy.
Porównanie materiałów do produkcji bloków silnikowych
| Materiał | Właściwości | Zalety | Ograniczenia |
|---|---|---|---|
| Żeliwo szare | Wysoka odporność na ścieranie, dobra obrabialność | Doskonałe do intensywnie eksploatowanych elementów, oszczędności w produkcji | Kruche, wrażliwe na pęknięcia przy zmianach temperatury |
| Żeliwo z grafitem skompaktowanym | Wysoka odporność na pękanie, doskonałe właściwości mechaniczne | Wytrzymałość na rozciąganie do 800 MPa, stabilność termiczna | Wyższe koszty produkcji (20-30% więcej niż żeliwo szare) |
| Stopy aluminium | Lekkość, wytrzymałość, niski współczynnik gęstości (2,7 g/cm³) | Mniejsze zużycie paliwa, odporność na korozję, oszczędności w obróbce | Pojawiające się problemy z odkształceniem w ekstremalnych warunkach |
| Stal | Wysokie właściwości wytrzymałościowe, odporność na korozję | Duża moc jednostek napędowych, łatwość obróbki | Może być cięższa niż inne materiały |

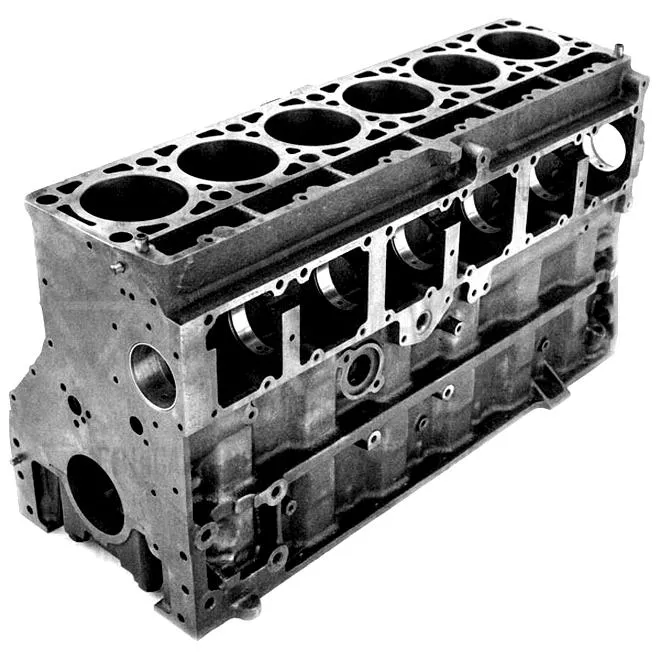

Żeliwo szare jako materiał bloku silnika
Żeliwo szare znajduje się w czołówce najpopularniejszych materiałów wykorzystywanych do produkcji bloków silników. Jego struktura zawiera węgiel w formie grafitu, co nadaje mu niezwykłe właściwości, między innymi świetną obrabialność oraz zdolność do tłumienia drgań. Warto zauważyć, że żeliwo szare wyróżnia się także wysoką odpornością na ścieranie, co czyni je doskonałym wyborem do intensywnie eksploatowanych elementów silnikowych. Co więcej, jako materiał odlewniczy, łatwo przyjmuje różnorodne kształty, co z kolei prowadzi do znacznych oszczędności w procesie produkcji.
Na pewno warto również wspomnieć o pewnych ograniczeniach żeliwa szarego – materiał ten znajduje się w stosunkowo kruchej kondycji, co sprawia, że staje się wrażliwy na pęknięcia, zwłaszcza w sytuacjach, gdy występują gwałtowne zmiany temperatury. Spawanie żeliwa, jak można zauważyć, wymaga szczególnej ostrożności; aby zminimalizować wprowadzenie ciepła, należy stosować metody takie jak spawanie na zimno, choć można również zastosować spawanie na gorąco, podgrzewając cały element do takich temperatur jak 600-650°C. Tak naprawdę, odpowiednie przygotowanie elementów do spawania, które obejmuje wykrywanie i usuwanie zanieczyszczeń oraz wywiercanie otworów stopowych, odgrywa kluczową rolę w zachowaniu integralności materiału oraz w zapobieganiu dalszym pęknięciom.
Żeliwo z grafitem skompaktowanym w produkcji bloków
Żeliwo z grafitem skompaktowanym, potocznie nazywane żeliwem sferoidalnym, to materiał o wyjątkowych właściwościach, który zyskuje na popularności w produkcji bloków silnikowych. Jego charakterystyczna struktura, opierająca się na kulistym graficie, zapewnia mu znacznie wyższą odporność na pękanie oraz doskonałe właściwości mechaniczne. Z tego powodu żeliwo sferoidalne, które wyróżnia się wysoką wytrzymałością na rozciąganie wynoszącą nawet do 800 MPa, a także niezwykłą stabilnością termiczną, świetnie funkcjonuje w wymagających warunkach pracy silników wysokoprężnych i benzynowych. W efekcie wiele firm produkcyjnych wykorzystuje ten materiał, aby zwiększyć żywotność jednostek napędowych oraz zredukować masę bloków, co przekłada się na oszczędności w zużyciu paliwa.
Niezwykle istotne jest to, że proces wytwarzania bloków silnikowych z żeliwa sferoidalnego wymaga dokładnego nadzoru, co skutkuje większymi kosztami – według szacunków, w porównaniu do tradycyjnego żeliwa szarego, produkcja żeliwa sferoidalnego może być droższa o nawet 20-30%. Niemniej jednak, korzyści płynące z zastosowania tego materiału pokazują, że warto w niego inwestować. Żeliwo sferoidalne oferuje lepsze właściwości amortyzacyjne, a także wytrzymałość na zmęczenie, co przekłada się na większą niezawodność silników wyprodukowanych z jego użyciem. W moim przekonaniu to właśnie te cechy przyciągają coraz więcej firm z branży motoryzacyjnej do innowacji, a w konsekwencji żeliwo sferoidalne staje się standardem w produkcji nowoczesnych bloków silnikowych.
Poniżej przedstawiam kilka kluczowych zalet żeliwa sferoidalnego:
- Wysoka odporność na pękanie
- Znakomite właściwości mechaniczne
- Wytrzymałość na rozciąganie do 800 MPa
- Stabilność termiczna
- Lepsze właściwości amortyzacyjne
- Wytrzymałość na zmęczenie
Ciekawostką jest, że żeliwo sferoidalne, dzięki swojej mikrostrukturalnej organizacji, nie tylko zwiększa wytrzymałość bloków silnikowych, ale również poprawia ich zdolność do tłumienia drgań, co przekłada się na cichszą i bardziej komfortową pracę silnika.
Stopy aluminium – nowoczesne podejście do bloków silnikowych
Stopy aluminium odgrywają kluczową rolę w nowoczesnym projektowaniu bloków silnikowych, ponieważ oferują doskonałą kombinację lekkości, wytrzymałości oraz odporności termicznej. Aluminium, zwłaszcza w postaci stopów, zachwyca inżynierów motoryzacyjnych swoją niską gęstością wynoszącą około 2,7 g/cm³, co sprawia, że stanowi znaczącą alternatywę dla cięższych materiałów, takich jak żeliwo. Co więcej, nowoczesne technologie odlewania, takie jak odlewanie ciśnieniowe, pozwalają na produkcję skomplikowanych kształtów o wysokiej precyzji, umożliwiając osiągnięcie tolerancji na poziomie ±0,002 cala. Dzięki tym właściwościom bloki silnikowe wykonane z aluminium charakteryzują się mniejszym zużyciem paliwa i lepszymi osiągami, co czyni je idealnym rozwiązaniem w erze elektrifikacji pojazdów.
Warto również zauważyć, że stopy aluminium wykazują wysoką odporność na korozję, co ma kluczowe znaczenie dla długowieczności silnika. Stosując proces odlewania ciśnieniowego, można uzyskać znakomite wykończenie powierzchni bez potrzeby dalszej obróbki. Dla części odlewów ciśnieniowych standardowy zakres średniej chropowatości (Ra) wynosi zaledwie 1,0 - 4,0 µm, podczas gdy odlewy piaskowe osiągają wartości w przedziale 6,3 - 25 µm. W efekcie części silnikowe wykonane z aluminium nie tylko spełniają rygorystyczne wymagania dotyczące wydajności, ale także skutkują obniżeniem całkowitych kosztów produkcji, eliminując potrzebę skomplikowanej obróbki końcowej. Z tego powodu stopy aluminium w blokach silnikowych stanowią nie tylko postęp w inżynierii, ale również odpowiedź na potrzeby nowoczesnej motoryzacji.
Zastosowanie stali w konstrukcji bloków silnikowych
Stal odgrywa kluczową rolę w konstrukcji bloków silnikowych. Osobiście uważam, że to jeden z najbardziej fascynujących materiałów, jakie inżynierowie motoryzacyjni mogą wykorzystywać. Przyjrzyjmy się bliżej, jak stal znajduje zastosowanie – głównie wykorzystuje się stal stopową, która dzięki swoim wytrzymałym właściwościom pozwala silnikom pracować w ekstremalnych warunkach. Na przykład stal o wysokiej wytrzymałości na rozciąganie, przekraczającej 600 MPa, chętnie wybierają projektanci do produkcji jednostek napędowych, co z kolei umożliwia budowę silników o dużej mocy, sięgającej nawet 500 KM i więcej, a jednocześnie pozwala utrzymać stosunkowo niską wagę całej konstrukcji.
Co więcej, stal ma jeszcze jedną niesamowitą cechę, a mianowicie odporność na korozję, zwłaszcza gdy połączona jest z odpowiednimi powłokami ochronnymi. Gdy inżynierowie zastosują stal nierdzewną w modelach jednostek silnikowych, te potrafią przetrwać wiele lat nawet w trudnych warunkach atmosferycznych. To z kolei jest niezwykle istotne, biorąc pod uwagę żywotność pojazdów. Dodatkowym atutem stali staje się łatwość obróbki, co umożliwia inżynierom precyzyjne formowanie elementów bloków silnikowych, takich jak kanały chłodzenia czy mocowania dla osprzętu. Dzięki stalowym blokom silnikowym różnorodne typy silników benzynowych i diesla działają z dużą efektywnością, co potwierdzają setki tysięcy sprzedanych samochodów na całym świecie.
Stal to materiał, który w motoryzacji łączy w sobie wytrzymałość i funkcjonalność. Jego właściwości sprawiają, że inżynieryjne innowacje wpływają na niezawodność i moc nowoczesnych silników.
Ciekawostką jest to, że stal używana w blokach silnikowych często pochodzi z recyklingu, co sprawia, że produkcja bloków jest bardziej zrównoważona ekologicznie, a jednocześnie nie obniża jakości materiału.
