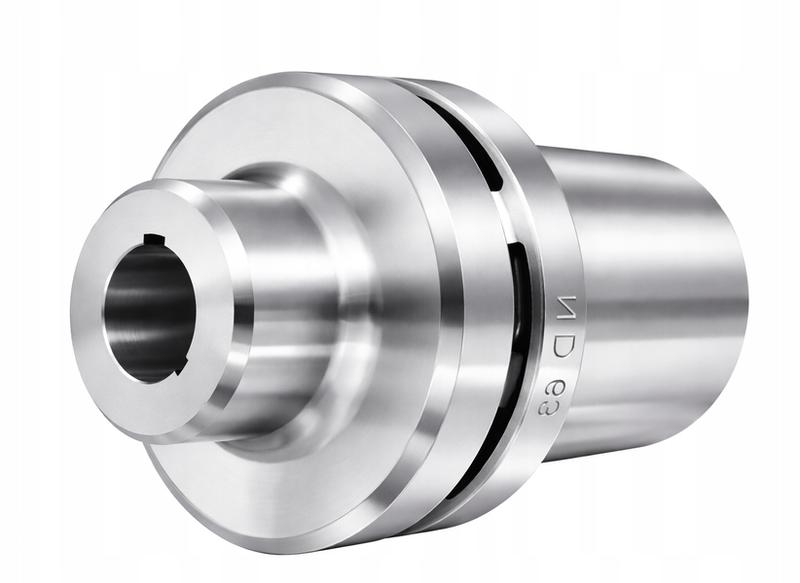

Najpierw określam obciążenie napędzanej maszyny i sprawdzam, jak zmienia się ono podczas pracy. Pompa ze stałym oporem wymaga innych parametrów niż przenośnik, który rusza z ładunkiem albo często się zatrzymuje. Dlatego zbieram dane o masie, prędkości, czasie pracy i częstotliwości cykli, a także uwzględniam możliwe przeciążenia. Na tej podstawie oceniam wymagany moment roboczy — nie dobieram podzespołów wyłącznie do nominalnej wartości momentu silnika.
Szczególną uwagę zwracam na rozruch, ponieważ wtedy opór może być największy. Gdy obciążenie wymaga wysokiego momentu już od zera, silnik i pozostałe elementy muszą zapewnić odpowiedni zapas, nie dopuszczając do nadmiernego nagrzewania ani przeciążenia wałów. Uwzględniam również bezwładność napędzanych części oraz liczbę uruchomień na godzinę. Układ startujący 20 razy w ciągu godziny może wymagać innych parametrów niż napęd pracujący bez przerw. Ponadto sprawdzam, czy sprzęgło przeniesie moment między wałem czynnym a biernym zarówno podczas normalnej pracy, jak i krótkotrwałych szczytów. Skoro już tu jesteś, sprawdź, jak odpowietrzyć sprzęgło w Fiat Ducato krok po kroku.
Rozruch pod kontrolą: jak uniknąć poślizgu i uszkodzeń napędu
W praktyce zachowuję rozsądny margines między wymaganym momentem a dopuszczalnymi wartościami dla sprzęgła, silnika i pozostałych elementów napędu. Nie dobieram go jednak „na oko”: zbyt mały margines grozi poślizgiem, uszkodzeniem lub zatrzymaniem maszyny, natomiast zbyt duży zwiększa koszt i obciążenie konstrukcji. Sprzęgła elastyczne, w tym kłowe, łączą dwa współosiowe wały i przenoszą moment. Ich podatny element łagodzi udary oraz kompensuje niewielką niewspółosiowość. Dlatego porównuję dane katalogowe konkretnego modelu — moment nominalny i maksymalny oraz dopuszczalną prędkość obrotową — z warunkami pracy urządzenia.
Na koniec sprawdzam cały zestaw, nie tylko silnik: średnice wałów, sposób mocowania, temperaturę otoczenia, czas rozruchu i możliwość pracy rewersyjnej. Jeśli napęd działa w trudnych warunkach lub często rusza pod obciążeniem, konsultuję dobór z producentem albo projektantem i weryfikuję obliczenia dla konkretnego cyklu. Dzięki temu dobieram sprzęgło i pozostałe elementy tak, aby bezpiecznie i płynnie przenosiły wymagany moment przez długi czas.
Precyzyjny dobór sprzęgła zaczyna się od poznania warunków pracy całego napędu. Uwzględnienie obciążeń i rozruchów pomaga ograniczyć ryzyko awarii oraz wydłużyć żywotność urządzenia.
Jak wybrać sprzęgło do napędu z silnikiem elektrycznym
Aby dobrać sprzęgło łączące wał silnika z wałem napędzanej maszyny, sprawdź wymagany moment obrotowy, wymiary wałów i warunki pracy. Następnie wybierz konstrukcję dopasowaną do parametrów układu.
- Oblicz moment obrotowy i dobierz zapas. Najpierw ustal moc i prędkość obrotową silnika, a potem oblicz moment ze wzoru: M [Nm] = 9550 × P [kW] / n [obr./min]. Nie poprzestawaj na wartości nominalnej: uwzględnij rozruchy, częste nawroty, udary oraz charakter obciążenia maszyny. Wybierz sprzęgło o dopuszczalnym momencie większym niż obliczony moment roboczy, zgodnie z zaleceniami producenta.
- Sprawdź wały i sposób montażu. Zmierz średnice obu końców wałów oraz sprawdź ich długość, wpusty i dostępną przestrzeń. Sprzęgło musi pasować do obu wałów, a mniejszy otwór ani połączenie piast nie mogą ograniczać jego dopuszczalnego momentu. Ponadto, jeśli silnik ma kołnierz B3 lub B14, upewnij się, że flansza i sprzęgło pasują do jego wielkości konstrukcyjnej.
- Oceń współosiowość i warunki pracy. Ustal, czy możesz dokładnie ustawić wały, czy też wystąpi niewspółosiowość kątowa, równoległa lub osiowa. Weź pod uwagę także drgania, temperaturę, zapylenie oraz możliwy kontakt z olejem i innymi substancjami. Pamiętaj przy tym, że dopuszczalne odchyłki sprzęgła nie zastępują prawidłowego osiowania — sprawdź limity konkretnego modelu.
- Wybierz konstrukcję odpowiednią do obciążenia. Sprzęgła elastyczne, w tym kłowe z elastycznym wkładem, przenoszą moment między wałem czynnym a biernym, kompensują niewielkie odchyłki i ograniczają przenoszenie drgań. Dobierz wkład odpowiednio do wymaganej sztywności i warunków pracy. Przy stabilnym obciążeniu wystarczy prostszy wariant, natomiast przy udarach lub potrzebie większej elastyczności wybierz model o parametrach dopasowanych do tych zadań.
- Porównaj parametry katalogowe przed zakupem. Sprawdź dopuszczalny moment, maksymalną prędkość, zakres średnic otworów, dopuszczalne niewspółosiowości, wymiary zewnętrzne i sposób mocowania. Nie wybieraj sprzęgła wyłącznie na podstawie nazwy serii, ponieważ konstrukcje takie jak SP, SPR, SET, MOJ, GIGANT, SPIN, TYTAN, SPG, SPP, DUAL, SW, Typu-P, DURAFLEX, SURAFLEX, ROTOELASTC czy ROTOFLEXI mogą różnić się przeznaczeniem i parametrami.
| Obszar doboru | Kryterium | Wartość lub sposób obliczenia | Wskazówki praktyczne |
|---|---|---|---|
| Dobór momentu obrotowego | |||
| Moment znamionowy silnika | Moc na wale i prędkość obrotowa | Mn [Nm] = 9550 × P [kW] / n [obr./min] |
Użyj mocy mechanicznej silnika i prędkości z tabliczki znamionowej. Dla silnika 2,2 kW przy 1450 obr./min: Mn ≈ 14,5 Nm. |
| Moment obliczeniowy sprzęgła | Charakter obciążenia i rozruchu | Mob = Mn × Ks |
Ks to współczynnik pracy; orientacyjnie: 1,0–1,25 dla równomiernego obciążenia, 1,3–1,75 dla umiarkowanych udarów, 1,8–2,5 dla silnych udarów lub częstych rozruchów. Wartości zależą od producenta i aplikacji. |
| Przykład doboru z zapasem | Silnik 2,2 kW, 1450 obr./min | Przy Ks = 1,5: Mob ≈ 21,8 Nm |
Wybierz sprzęgło, którego dopuszczalny moment ciągły wynosi co najmniej 21,8 Nm; sprawdź również moment szczytowy i dopuszczalne obroty. |
| Praca przy zmiennej prędkości | Falownik, częste hamowanie, cykle pracy | Oceniaj maksymalny moment w całym zakresie prędkości | Moment przy rozruchu lub hamowaniu może być większy od znamionowego. Uwzględnij nastawy falownika, liczbę cykli na godzinę i bezwładność napędzanej maszyny. |
| Jak dopasować rozmiar sprzęgła do wałów silnika i maszyny | |||
| Średnice wałów | Wał silnika i wał maszyny | dsilnika oraz dmaszyny w mm |
Zmierz rzeczywiste średnice obu wałów. Otwory piast muszą pasować do każdego wału osobno; dostępne mogą być różne średnice otworów po obu stronach sprzęgła. |
| Zakres otworów piast | Minimalna i maksymalna średnica otworu | Dobierana do wymiarów z katalogu danego rozmiaru | Nie dobieraj rozmiaru wyłącznie na podstawie średnicy wału. Sprawdź moment znamionowy, długość piasty, średnicę zewnętrzną, wpust i dopuszczalne obroty. |
| Wpust i rowek wpustowy | Szerokość, wysokość i długość wpustu | Wymiary w mm zgodne z wałem i dokumentacją | Zweryfikuj zgodność rowka w piaście z wpustem. Nie zakładaj, że sam wkręt dociskowy zastępuje prawidłowe zabezpieczenie połączenia, jeśli producent przewiduje wpust. |
| Kołnierz i długość osadzenia | Wymiary piasty oraz wolna przestrzeń | Sprawdź długość piast L, średnicę zewnętrzną D i odległość między wałami |
Upewnij się, że piasty nie kolidują z osłoną, korpusem silnika ani maszyną. Zachowaj szczelinę montażową podaną przez producenta wkładki. |
| Niewspółosiowość wałów | Odchyłka promieniowa, kątowa i osiowa | Limity podaje producent dla konkretnego rozmiaru i prędkości | Elastyczność sprzęgła nie zastępuje osiowania. Dopuszczalne odchyłki zwykle maleją przy wzroście prędkości i obciążenia; sprawdź wartości katalogowe w mm i stopniach. |
| Sprzęgło elastyczne czy kłowe? Porównanie typów i zastosowań | |||
| Sprzęgło kłowe z elastomerem | Połączenie dwóch piast za pomocą wkładki | Moment, obroty, twardość wkładki i dopuszczalne odchyłki: według katalogu | Tłumi część drgań i udarów, kompensuje niewielkie błędy osiowania. Wkładka może być wykonana np. z poliuretanu lub elastomeru; odporność na temperaturę, oleje i środki chemiczne zależy od materiału. |
| Sprzęgło elastyczne ogólnie | Rodzina konstrukcji o podatnym elemencie | Parametry zależą od odmiany: kłowa, szczękowa, mieszkowa lub inna | Termin „elastyczne” nie określa jednej konstrukcji. Porównuj konkretny typ, dopuszczalny moment, sztywność skrętną, luzy i wymagania konserwacyjne. |
| Sprzęgło sztywne | Wały wymagają bardzo dobrego osiowania | Kompensacja niewspółosiowości: znikoma lub brak | Może być właściwe w układach o precyzyjnie ustawionych wałach. Błędy montażu przenoszą dodatkowe siły na łożyska i wały. |
| Wkładka elastomerowa | Twardość i materiał | Twardość podawana zwykle w skali Shore’a; zakres i jednostkę potwierdź w karcie produktu | Miększa wkładka zwykle lepiej tłumi drgania, ale może mieć niższą sztywność skrętną. Dobór uwzględnia temperaturę, częstotliwość rozruchów i wymagane pozycjonowanie. |
| Prędkość obrotowa | Obroty ciągłe i maksymalne | nsprzęgła ≥ nmaks. układu |
Nie przekraczaj dopuszczalnych obrotów producenta. Przy prędkościach podanych w obr./min sprawdź także wyważenie, osłonę i wymagania dotyczące niewspółosiowości. |
| Montaż sprzęgła przy silnikach elektrycznych B3 i B14 | |||
| Wykonanie B3 | Silnik mocowany na łapach | Silnik i maszyna wymagają osobnego, stabilnego podparcia | Ustaw osie wałów w jednej linii przed dokręceniem mocowań. Sprawdź, czy podstawa nie ugina się pod obciążeniem i czy sprzęgło ma miejsce na montaż oraz osłonę. |
| Wykonanie B14 | Silnik kołnierzowy z małym kołnierzem | Dobierz kołnierz i przyłącze do wymiarów silnika oraz urządzenia | Sprawdź zgodność kołnierza, średnicy centrującej, rozstawu i gwintów śrub. Oznaczenie B14 nie określa średnicy wału ani rozmiaru sprzęgła — te dane odczytaj z tabliczki i dokumentacji silnika. |
| Osiowanie po montażu | Równoległość i kąt między wałami | Pomiar czujnikiem zegarowym lub przyrządem laserowym | Wykonaj pomiar po dokręceniu podstawy i ponownie po podłączeniu instalacji. Dopuszczalne wartości przyjmij z instrukcji sprzęgła, a nie z ogólnej reguły. |
| Odstęp osiowy | Szczelina między piastami lub elementami sprzęgła | Wymiar g określony przez producenta |
Nie dociskaj piast do siebie, jeśli konstrukcja wymaga szczeliny montażowej. Nie przesuwaj wału silnika osiowo, aby skompensować nieprawidłowy wymiar sprzęgła. |
| Kontrola przed uruchomieniem | Wpusty, śruby, osłona i swobodny obrót | Kontrola po montażu oraz po krótkim rozruchu | Odłącz zasilanie przed pracami. Zabezpiecz obracające się elementy osłoną, dokręć połączenia momentem podanym przez producenta i sprawdź, czy nie występują hałas, nadmierne drgania ani ocieranie. |
| Dane potrzebne do zamówienia | Silnik, maszyna i warunki pracy | Moc kW; obroty obr./min; moment Nm; średnice wałów mm; wpusty mm; typ montażu; temperatura °C | Podaj również liczbę rozruchów na godzinę, sposób sterowania, rodzaj obciążenia, wymagane obroty i ewentualną ekspozycję na olej, wodę lub pył. |
Jak dopasować rozmiar sprzęgła do wałów silnika i maszyny
Dobór sprzęgła zaczynam od zmierzenia średnic wałów silnika i maszyny. Jeśli lubisz tę tematykę, sprawdź, jaki olej wybrać do Ursusa C-330. Używam suwmiarki i wykonuję pomiary w kilku miejscach, ponieważ zużycie lub niewielka owalizacja mogą wpłynąć na wynik. Następnie sprawdzam, czy wały mają rowki wpustowe, wielowypusty czy gładkie końcówki. Otwory piast muszą pasować do średnic wałów: jeśli jeden wał ma 24 mm, a drugi 30 mm, wybieram sprzęgło z otworami o tych wymiarach albo piasty, które można odpowiednio obrobić. Uwzględniam też długość końcówek wałów i przestrzeń montażową.
Po sprawdzeniu wymiarów porównuję wymagany moment obrotowy z wartością dopuszczalną dla sprzęgła. Biorę pod uwagę moc silnika, prędkość obrotową w obr./min i charakter pracy urządzenia. Przy częstych rozruchach, nawrotach lub udarach wybieram większy zapas niż w napędzie pracującym równomiernie. Sprzęgło elastyczne, na przykład kłowe z wkładką elastomerową, tłumi drgania i kompensuje niewielką niewspółosiowość, ale nie zastępuje precyzyjnego ustawienia wałów. Porównując modele SP, SPR, SET czy GIGANT, korzystam z danych producenta dotyczących momentu, prędkości i dopuszczalnego przesunięcia.
Precyzyjne pomiary chronią napęd przed drganiami i awarią
Przed zakupem zapisuję średnicę i długość każdego wału, wymiary wpustu oraz odległość między końcami wałów. Wpust musi pasować do wału i rowka w piaście: zbyt luźne połączenie może stukać, a zbyt ciasne utrudni montaż. Sprawdzam również średnicę zewnętrzną i całkowitą długość sprzęgła, aby zmieściło się w osłonie i nie kolidowało z obudową. Jeśli silnik ma kołnierz B3 lub B14, kontroluję także zgodność flanszy i sposobu mocowania.
Przed wyborem oceniam również temperaturę, zapylenie, wilgoć i dostęp do serwisu. Twardość wkładki elastycznej wpływa na tłumienie drgań i przenoszony moment, dlatego nie kieruję się wyłącznie ceną ani podobną nazwą modelu. Po montażu sprawdzam współosiowość, dokręcenie śrub i pracę napędu przy niskich obrotach. Następnie ponownie kontroluję połączenie po pierwszym okresie eksploatacji. Dzięki temu dobieram sprzęgło dopasowane do obu wałów i obciążenia, które ogranicza niepotrzebne drgania.
Wskazówka: przed zamówieniem sprawdź nie tylko średnicę wałów, lecz także tolerancję pasowania piast — nawet niewielki luz może powodować stukanie, a zbyt ciasne osadzenie utrudnić montaż lub uszkodzić wał.
Sprzęgło elastyczne czy kłowe? Porównanie typów i zastosowań
Dobierając sprzęgło do napędu, najpierw ustalam jego zadania: ma jedynie przenosić moment obrotowy czy także łagodzić drgania i niewielkie niedokładności ustawienia wałów. Sprzęgło łączy wał czynny z biernym, a jego konstrukcja wpływa na kulturę pracy maszyny, poziom hałasu oraz obciążenia łożysk i pozostałych elementów układu.
„Sprzęgło elastyczne” to szeroka kategoria, do której należy popularne sprzęgło kłowe. W typowym rozwiązaniu dwie metalowe piasty mają występy, a między nimi znajduje się elastyczna wkładka, często nazywana pająkiem. Jej materiał i twardość dobiera się do wymaganej sztywności oraz warunków pracy. Dzięki temu sprzęgło przenosi napęd, a jednocześnie ogranicza skutki drgań skrętnych i drobnych przesunięć osi.
Przy doborze sprawdzam przede wszystkim moment obrotowy, prędkość, temperaturę, częstotliwość rozruchów i możliwe błędy współosiowości. Uwzględniam także sposób montażu oraz dostępną przestrzeń. Ponieważ sprzęgło nie skoryguje dużego niewyosiowania wałów, przed wyborem analizuję dokumentację maszyny i parametry obu łączonych elementów.
Prosty montaż i mniej drgań: kiedy sprzęgło kłowe sprawdza się najlepiej
Sprzęgło kłowe wyróżnia prostą konstrukcję i łatwy montaż, a w razie zużycia można wymienić samą wkładkę. Elastyczny element tłumi udary podczas rozruchu lub zmiany obciążenia, przy czym jego właściwości zależą od materiału i twardości. Poszczególne wkładki różnią się sztywnością oraz odpornością na temperaturę, oleje i inne substancje.
Nie każde sprzęgło elastyczne ma budowę kłową. Producenci oferują również rozwiązania z innymi elementami podatnymi, dostosowane do określonych prędkości, obciążeń i warunków montażu. Spotyka się między innymi serie SP, SPR, SET, MOJ, GIGANT, SPIN, TYTAN, SPG, SPP, DUAL, SW, Typu-P, DURAFLEX, SURAFLEX, ROTOELASTIC i ROTOFLEXI. Sama nazwa nie przesądza o wyborze, dlatego porównuję konkretne dane techniczne producenta.
Sprzęgła kłowe często pracują w pompach, wentylatorach, przenośnikach i napędach z silnikami elektrycznymi. W przypadku silników w wykonaniu B3 lub B14, także w standardzie IEC 100, dobór może obejmować flanszę i sposób połączenia z napędzaną maszyną. Przy równomiernym obciążeniu zwykle wystarcza uwzględnienie momentu i prędkości. Natomiast częste rozruchy, udary lub duże wahania obciążenia wymagają dokładniejszej analizy warunków pracy i charakterystyki wkładki.
Sprzęgło kłowe to praktyczny wybór, gdy liczą się zwarta konstrukcja, sprawny serwis i ograniczenie drgań. Jeśli aplikacja wymaga szczególnej elastyczności lub pracy w nietypowych warunkach, porównuję je z innymi typami sprzęgieł elastycznych. O wyborze decydują parametry napędu: model powinien przenosić wymagany moment z odpowiednim zapasem, pasować do wałów i zachować trwałość w przewidywanym cyklu pracy.
Wskazówka: dobierając wkładkę sprzęgła kłowego, sprawdź nie tylko jej wymiary, lecz także odporność materiału na temperaturę i kontakt z olejem — niewłaściwy elastomer może szybko stracić właściwości tłumiące.
Montaż sprzęgła przy silnikach elektrycznych B3 i B14
Poniższa lista opisuje najważniejsze zasady montażu sprzęgła do silników elektrycznych w wykonaniu B3 i B14 — od doboru elementów po kontrolę połączenia.
- Najpierw sprawdź wykonanie silnika i sposób mocowania. Silnik B3 montuje się na łapach, natomiast B14 ma kołnierz z małymi otworami montażowymi. Dlatego dobierz flanszę i sprzęgło do wykonania oraz wielkości IEC silnika, a także do napędzanego urządzenia.
- Następnie dobierz sprzęgło do wałów i obciążenia. Sprzęgło łączy wał czynny silnika z wałem biernym napędzanej maszyny i przenosi moment obrotowy. Sprawdź średnice wałów, wymagany moment oraz warunki pracy, aby sprzęgło pasowało do obu stron połączenia.
- Rozważ sprzęgło elastyczne lub kłowe. Stosuje się je w układach napędowych; zależnie od konstrukcji i wkładki mogą kompensować niewielkie niedokładności ustawienia wałów. Dostępne typy to m.in. SP, SPR, SET, MOJ, GIGANT, SPIN, TYTAN, SPG, SPP, DUAL, SW, Typu-P, DURAFLEX, SURAFLEX, ROTOELASTIC i ROTOFLEXI.
- Przed montażem przygotuj powierzchnie i elementy. Odłącz zasilanie i zabezpiecz napęd przed przypadkowym uruchomieniem. Następnie sprawdź, czy wały, piasty i flansza są czyste oraz nieuszkodzone, a wpusty i elementy mocujące pasują do wałów.
- Potem ustaw wały współosiowo. Zamontuj flanszę i piasty zgodnie z instrukcją producenta, po czym dokładnie wyrównaj osie wału silnika i maszyny. Nie używaj sprzęgła do wymuszania położenia wałów ani korygowania dużych błędów ustawienia.
- Na koniec zabezpiecz połączenie i wykonaj próbę. Dokręć śruby wymaganym momentem, sprawdź odstęp między połówkami sprzęgła oraz osadzenie wkładki, jeśli występuje. Następnie uruchom napęd próbnie z założonymi osłonami i skontroluj, czy nie występują nietypowe drgania, hałas ani nadmierne nagrzewanie.
